互感器的原理：

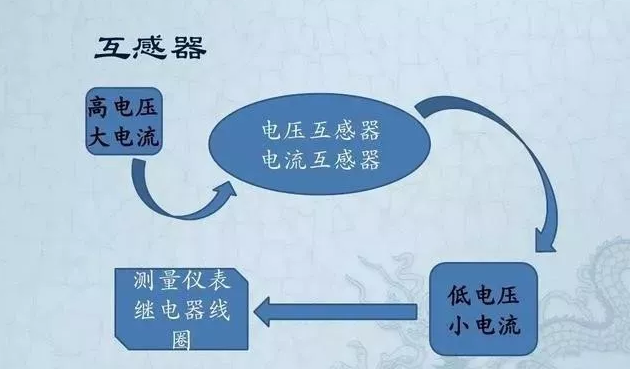

    互感器是一种测量设备，分为电压互感器和电流互感器，互感器的原理和变压器类似！

    使用互感器的原因

    1，为了将测量回路和高压电网隔离开，保障电力人员的安全！

    2，可以使用小量程电流来测量大电流，使用低量程电压来测量高电压！

备注：电流互感器的副边电流为5A或1A，电压互感器的副边电压为100V

互感器的用途

    1，用于电路或配电柜的测量

    2，用于电路的保护（参与各种继电保护等）

    作用：使测量仪表与高压电路绝缘，保证工作人员的安全，扩大仪表量程。

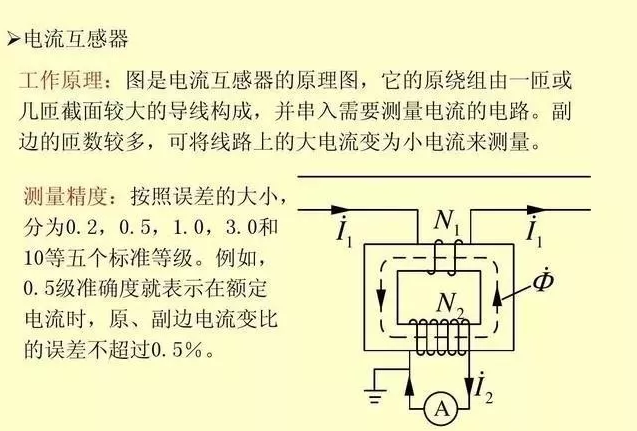

    电流互感器：简称CT，在最新的国标中用TA表示

    电流互感器的作用：

    1、将很大的一次电流转变为标准的5A。

    2、为测量装置和继电保护的线圈提供电流。

    3、对一次设备和二次设备进行隔离。

电流互感器的特点：

    1，一次绕组串联在电路中，并且匝数很少，所以一次绕组中的电流完全取决与被测电路的负荷电流，而与二次电流的大小无关。

    2，电流互感器二次绕组所接仪表的电流线圈阻抗很小，所以在正常的情况下，电流互感器在近乎短路的状态下运行。

    1,为了安全起见，电流互感器的二次侧必须可靠接地，以防由于绝缘破裂后，一次侧高压传到二次侧，发生人身事故：

    2，一次侧串联在电路中，二次侧的继电器或者测量仪表串联。

    3，接线时候要注意极性，电流互感器一二次侧的极性端子，都用字母表示极性

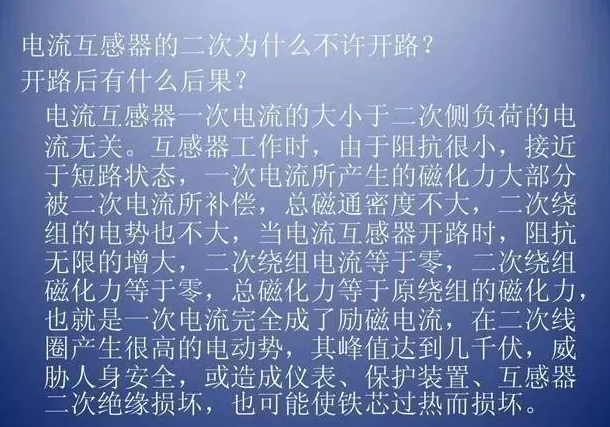

    4，电流互感器的二次侧绝对不允许开路。

    电压互感器：简称PT，在新国标中也简称TV（不常用）

    电压互感器的作用

    1，把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

    2，使用电压互感器可以将高电压与电气工作人员隔离。

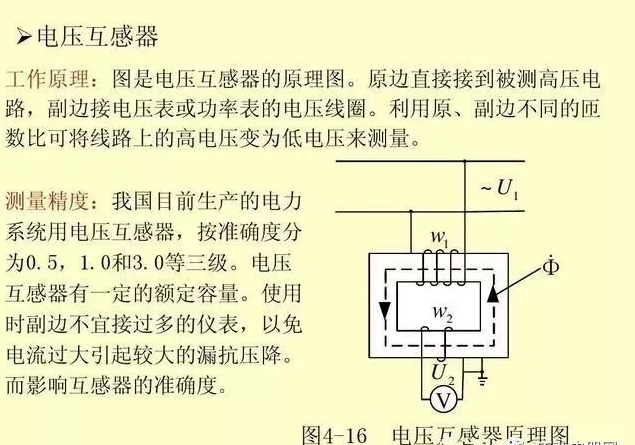

    电压互感器的工作原理和测量精度

    电压互感器使用注意事项：

    1，为了安全起见，电压互感器的二次侧必须要可靠接地！防止高压窜如二次侧危害人身及设备安全。

    2，接线时候要注意一二次侧的接线端子的极性，以保证测量的准确性。

    3，一次侧需并联在电路中，通常电压互感器的一二侧都应装熔断器作短路保护。

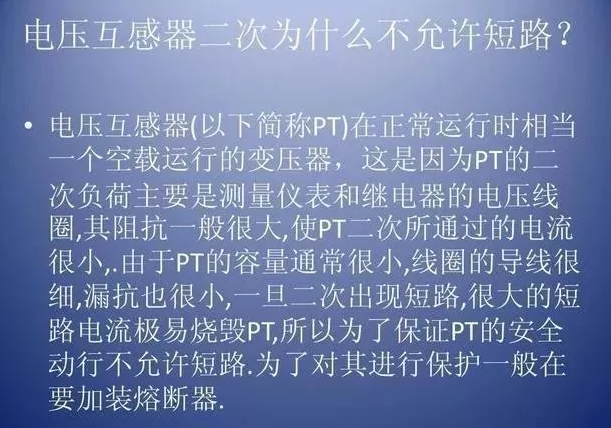

    4，电压互感器二次侧不允许短路，否则会产生很大的短路电流（需要加装熔断器作短路保护）！

    总结：电压互感器和电流互感器在作用原理上的区别

    1)电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；

    2)相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。

    3)电压互感器正常工作时候的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。
